Luftflödesprotokoll ventilation
Ett luftflödesprotokoll används för att dokumentera uppmätta luftflöden i ett ventilationssystem. Det är vanligt efter injustering och kan ibland efterfrågas av kommunen i samband med OVK-besiktning. Ett korrekt protokoll visar flöden per don eller per rum och fungerar som underlag för att verifiera systemets funktion.
När krävs ett luftflödesprotokoll?
Luftflödesprotokoll krävs inte i förväg för att få godkänt på en OVK. Däremot kan kommunen kräva ett protokoll efter besiktning om brister upptäcks eller om flöden inte kan styrkas. Det är också vanligt att protokoll efterfrågas av fastighetsägare eller tekniska förvaltare för kvalitetssäkring eller dokumentation vid överlåtelse eller driftoptimering.
Vad ska ett luftflödesprotokoll innehålla?
Ett korrekt protokoll bör innehålla:
- Datum och plats för mätning
- Typ av ventilationssystem (t.ex. F, FT, FTX)
- Mätansvarig
- Uppmätta flöden per don
- Kommentarer vid avvikelser eller svårmätta punkter
Hur ska ett luftflödesprotokoll se ut?
Ett professionellt luftflödesprotokoll är tydligt strukturerat och innehåller mätvärden per don. Det måste inte vara signerat av en OVK-certifierad person, men vi erbjuder detta som tillval. Signaturen och certifikatnumret ger protokollet extra tyngd vid granskning av kommun, förvaltare eller tredje part. Det säkerställer också att mätningen utförts med rätt kompetens.
Protokollet kan vara ett viktigt dokument vid försäljning, teknisk förvaltning eller om kommunen kräver komplettering innan slutbesked eller i samband med OVK-protokoll.

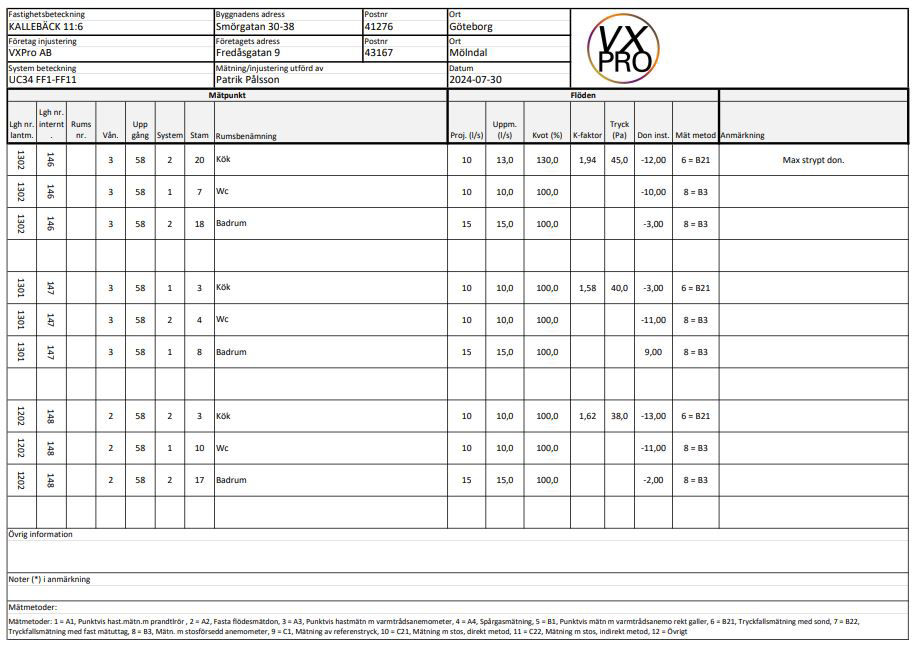

Här är ett exempel på ett luftflödesprotokoll. Layouten kan variera beroende på system- och byggnads-typ och kan även innehålla andra sidor med information.
Vad är projekterade flöden?
Projekterade flöden är de luftflöden som ventilationssystemet ursprungligen har dimensionerats för – baserat på bygglagstiftning, användningsområde och typ av system. Dessa används som mål vid injustering.
Om projekterade flöden saknas, exempelvis i äldre byggnader, hjälper vi dig att fastställa rimliga värden baserat på erfarenhet, normer och byggnadens funktion. Detta krävs för att kunna utföra en korrekt injustering och uppfylla kommunens krav.
Hur går mätningen till?
Luftflöden mäts i don och dokumenteras i ett protokoll. Mätningen utförs med lämplig utrustning och följer etablerade metoder beroende på dontyp och systemförutsättningar. Resultatet sammanställs för att visa att ventilationssystemet fungerar enligt projekterade krav.
Behöver du ett luftflödesprotokoll?
VXPro hjälper dig att ta fram ett korrekt protokoll efter injustering eller som åtgärd efter en OVK. Våra tekniker har lång erfarenhet och vi anpassar upplägget efter byggnadens typ och förutsättningar. Du kan begära offert direkt eller kontakta oss vid frågor.
